Jak změřit závit DN50

Závit S60x6 (Hrubý)

Pro identifikaci závitu S60x6 na IBC  nádrží jsou důležité 3 rozměry:

1) Profil závitu , 2 Stoupání závitu ,3 Průměr závitu.

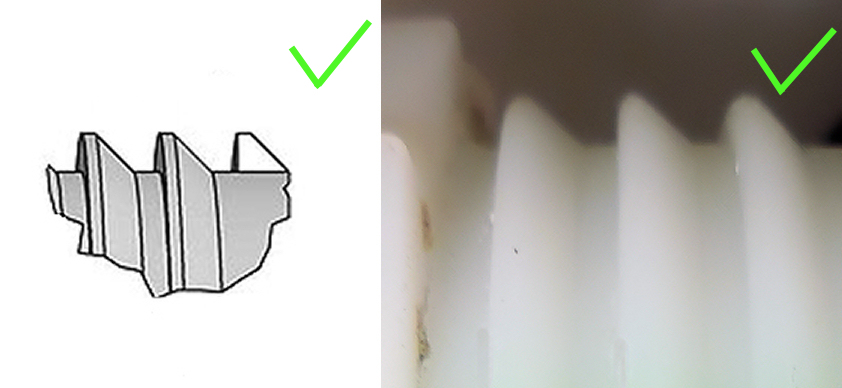

Nejdříve určíme profil : "S" znamená lichoběžníkový nerovnoramenný často také nazývaný hrubý nebo pilový.

Jeho vzhled je naprosto nezaměnitelný. Na vrcholu závitu může mít jak ostrou hranu , tak zakulacenou hranu

(naše redukce pasují na obojí)

profiloks60

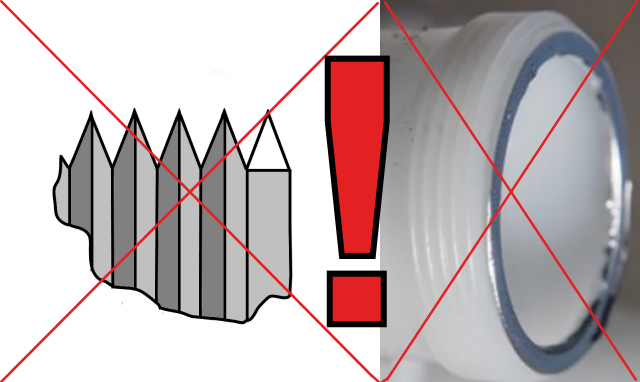

jemnyhot

Určili-li jsme profil (tvar) závitu za správný, následují další dva rozměry

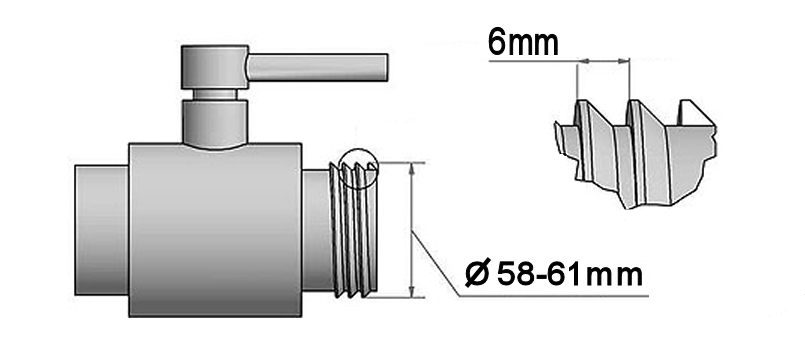

Horní průměr závitu (přes venek) 60mm - (naše redukce pasují na rozsah 58-61mm)

a stoupání závitu 6mm

obr

V následujících příkladech si ukážeme jak závit s jistotu změřit.

(Pro lepší focení a manipulaci při focení byl použit na foto 50L barel se závitem S60x6 který je totožný s IBC ventilem/výstupem S60x6)



1) Metrem

 metr

krutok

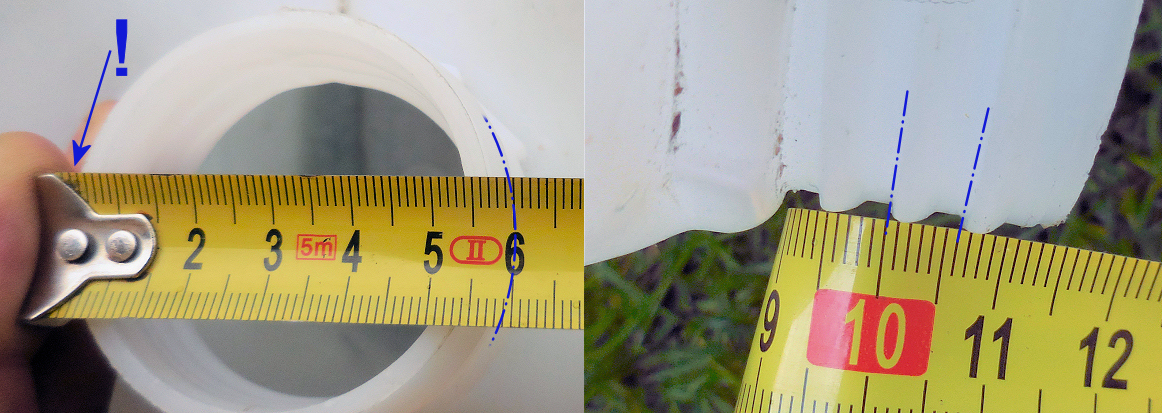

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 6mm pro zpřesnění měření nevycházíme od zobáčku metru ale posuneme si stupnici třeba o 10cm viz obr.

Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru)

k profilu závitu na levé straně odčítáme z metru na straně pravé.

naměřená hodnota by se měla pohybovat mezi 58-61mm

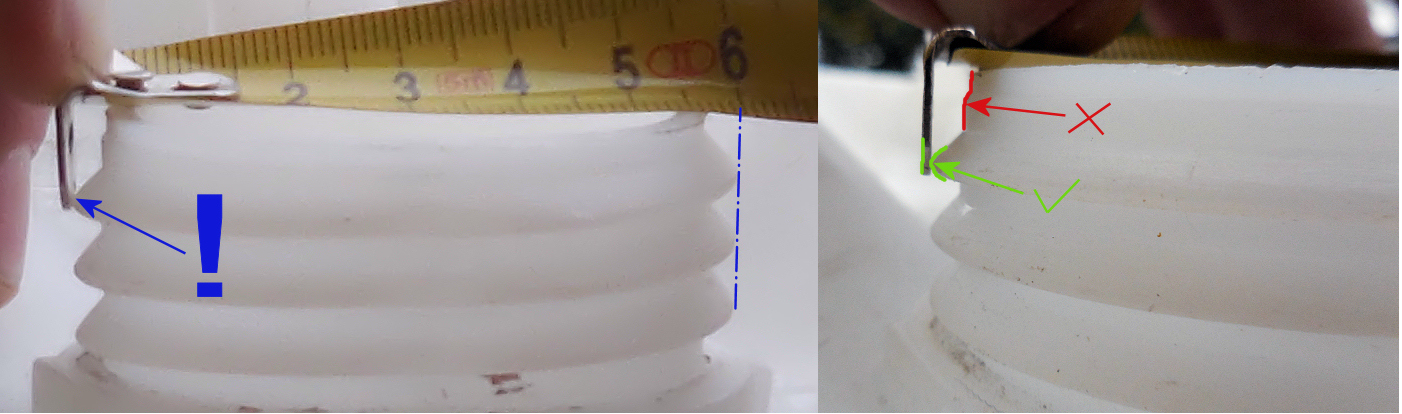

POZOR ! Zásek (zobáček na metru) musí být opřený o profil závitu ! ne pod závitem ! viz obrázek.

Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit ,

tak můžeme změřit závit formou obvodu.

obvod

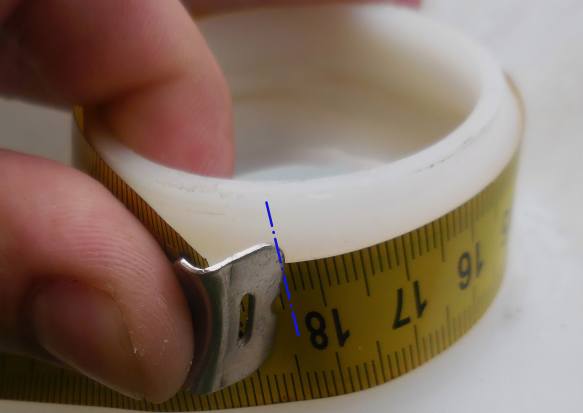

Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice.

Rozsah průměru 58-61mm odpovídá obvodu : 182mm až 191.5mm



2) Posuvným měřítkem

Né každý toto měřidlo vlastní ,ale měření tímto měřidlem patří mezi nejpřesnější.

suplera

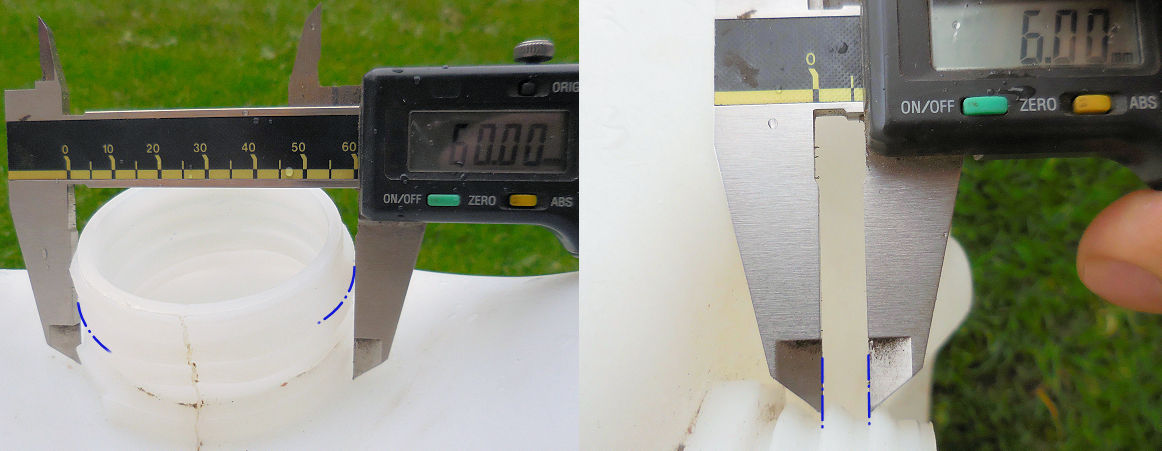

Stoupání: Na posuvném měřítku nastavíme hodnotu 6mm přiložíme k profilu a opticky rozpoznáme zda stoupání sedí.

Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed .

naměřená hodnota by se měla pohybovat mezi 58-61mm.



3)Pravítkem

Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit.

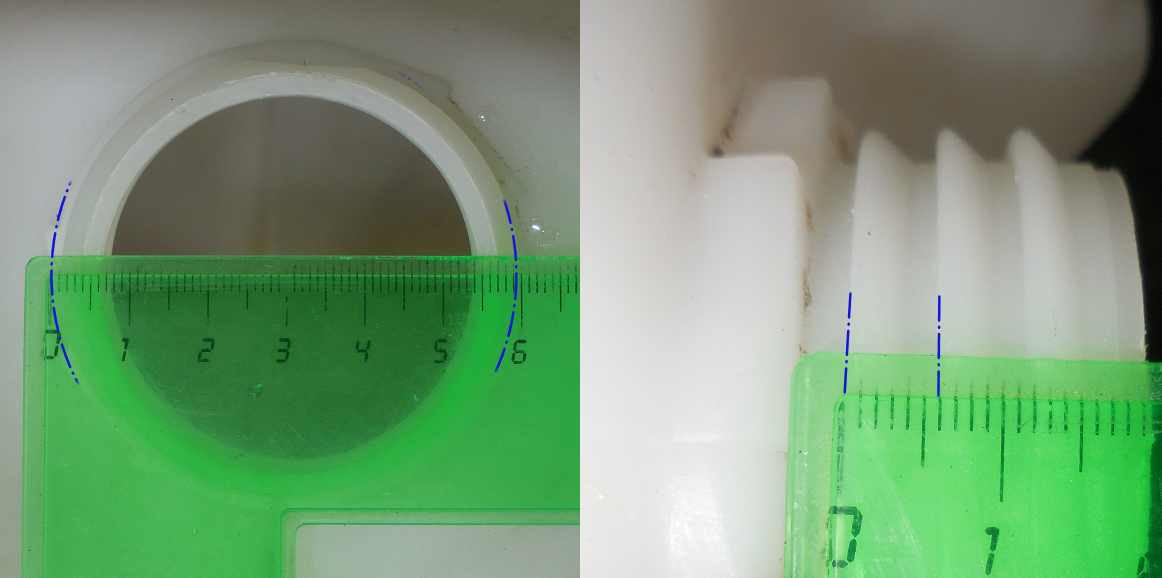

pravitko



Stoupání: Stejný postup jak při měření metrem.

Měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 6mm

Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně

naměřená hodnota by se měla pohybovat mezi 58-61mm

POZOR při měření tímto typem , dochází k optickému zkreslení. závit se jeví na první pohled jak menší.

vzhledem k úhlu z odčítané stupnice , proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
