Jak změřit závit na nádrži

Závit S75x6 (Hrubý závit)

(závit přímo na nádrži, ne na plastovém kohoutu)



Ještě jednou bychom chtěli upozornit že se jedná o redukci která se dává

přímo na nádrž a ne na plastový kohout nádrže !

s75anonadrz

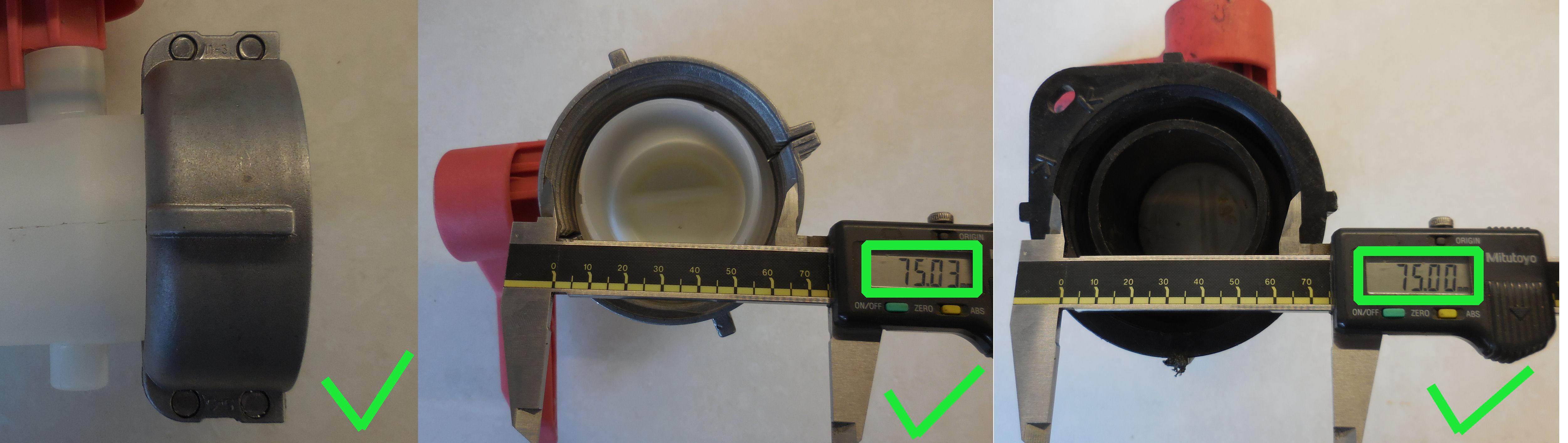

Na nádržích jsou různé závity , nejčastější bývá tato redukce (S75x6) avšak existují

i jiné závity. Např. Námi vyráběná S60x6 , nebo je kohout přímo navařen na

nádrži a jeho demontáž není možná.

Kohouty mohou být jak s převlečnou nýtovanou kovovou maticí tak čistě plastové takže se čistě podle vzhledu

nelze orientovat.

s75anone

s75ne

 Takže si ukážeme jak s jistotou změřit na nádrži závit S75x6.

(Pro lepší manipulaci při focení byl použit nákružek který má stejný závit

jaký je na nádržích se závitem S75x6)



Pro identifikaci závitu S75x6 na IBC nádrží jsou důležité 3 rozměry:

1) Profil závitu , 2) Stoupání závitu ,3) Průměr závitu.



Nejdříve určíme profil : "S" znamená lichoběžníkový nerovnoramenný často také nazývaný hrubý nebo pilový.

Jeho vzhled je naprosto nezaměnitelný. Na vrcholu závitu může mít jak ostrou hranu , tak zakulacenou hranu

(naše redukce pasují na obojí)

profiloks100



Určili-li jsme profil (tvar) závitu za správný, následují další dva rozměry.

Horní průměr závitu (přes venek) 75mm nejčastěji vyskytující se rozměr je 74mm - (naše redukce pasují na rozsah 73-76mm)

a stoupání závitu 6mm



V následujících příkladech si ukážeme jak závit s jistotu změřit.



1) Metrem

DSCN2517DSCN2518

DSCN2522DSCN2524

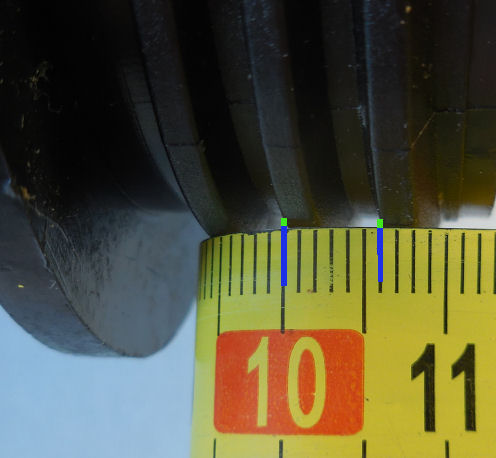

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr.

naměřená hodnota má být 6mm pro zpřesnění měření nevycházíme od zobáčku

metru ,ale posuneme si stupnici třeba o 10cm viz obr.



Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru)

k profilu závitu na levé straně odčítáme z metru na straně pravé.

naměřená hodnota by se měla pohybovat mezi 73-76mm nejčastěji bývá 74mm

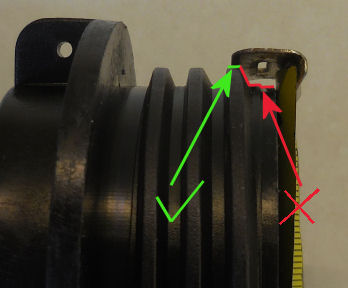

POZOR ! Zásek (zobáček na metru) musí být opřený o profil závitu ! ne pod závitem ! viz obrázek.

Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit ,

tak můžeme změřit závit formou obvodu.

DSCN2520

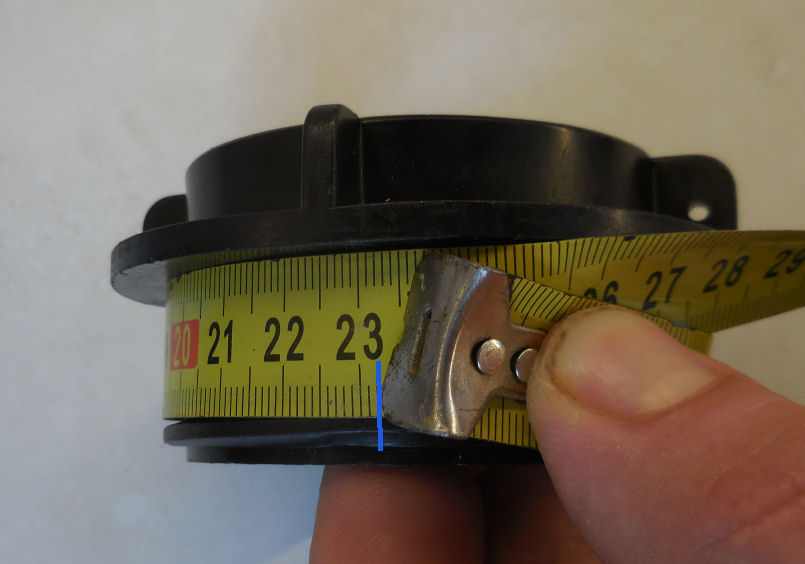

Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice.

Rozsah průměru 73-76mm odpovídá obvodu : 229mm až 239mm

Nejčastější rozměr 74mm odpovídá obvodu : 232mm



2) Posuvným měřítkem

Né každý toto měřidlo vlastní ,ale měření tímto měřidlem patří mezi nejpřesnější.

DSCN2505DSCN2508

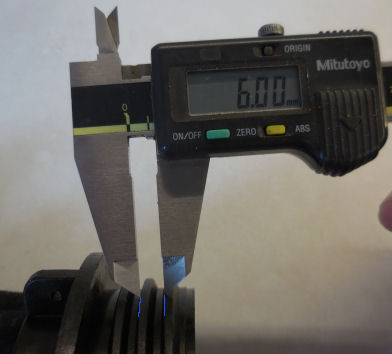

Stoupání: Na posuvném měřítku nastavíme hodnotu 6mm přiložíme k profilu a opticky rozpoznáme zda stoupání sedí.

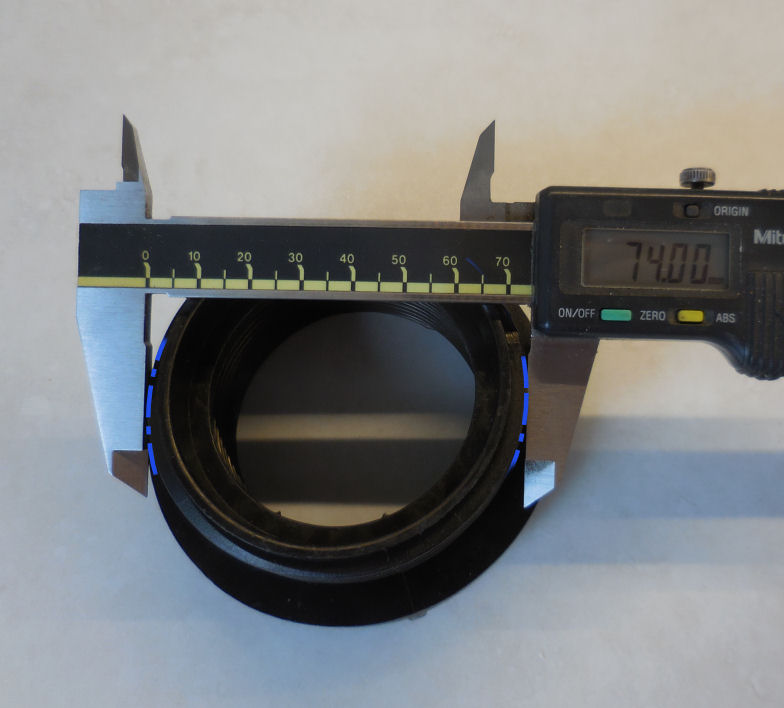

Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed .

naměřená hodnota by se měla pohybovat mezi 73-76mm nejčastěji bývá 74mm



3)Pravítkem

Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit.

DSCN2501DSCN2504

Stoupání: Stejný postup jak při měření metrem.

Měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 6mm

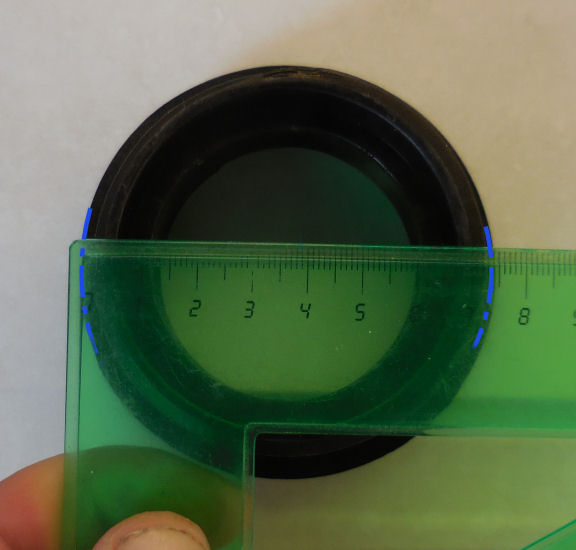

Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně

naměřená hodnota by se měla pohybovat mezi 73-76mm nejčastěji bývá 74mm

POZOR při měření tímto typem , dochází k optickému zkreslení. závit se jeví na první pohled jak menší.

vzhledem k úhlu z odčítané stupnice , proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
