Montážní návod na S100x8

Z důvodu úspory materiálu abychom jsme se dostali na rozumnější cenu,

jsme u typu S100X8 zvolili variantu výstupu do redukce.

U ventilu S100x8 je plastový uzávěr při plně otevřeném ventilu zároveň s čelem ventilu.

To znamená že ventil při namontované redukci nelze otevřít na 100%.

Ničemu to ovšem nevadí protože i při 80% otevření ventilu ,

je průtok ventilu více než čtyřnásobně větší než je schopen projít 1" kohoutem.

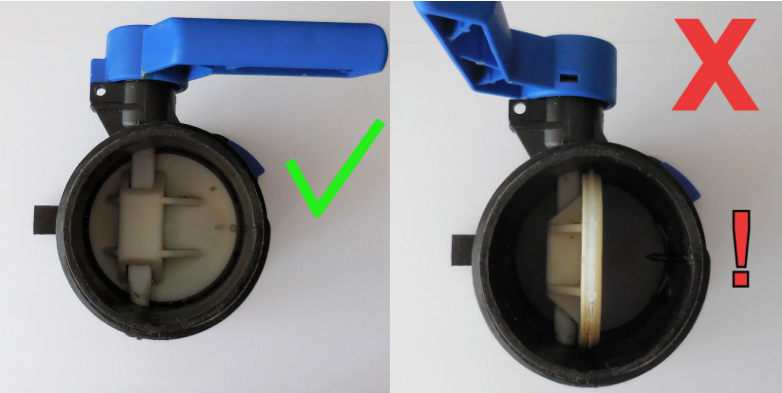

Důležité je aby byl ventil IBC při montáži redukce zavřený!

 ventylotzav

Kdyby zůstal otevřený redukce by sice šla nasadit ale netěsnila by

protože by nebyla opřena těsněním o čelo , ale výstupem o zátku .

Dále také plastový uzávěr při zavřené poloze deformuje ventil IBC

do lepší kruhovitosti takže jde redukce mnohem lépe nasadit.

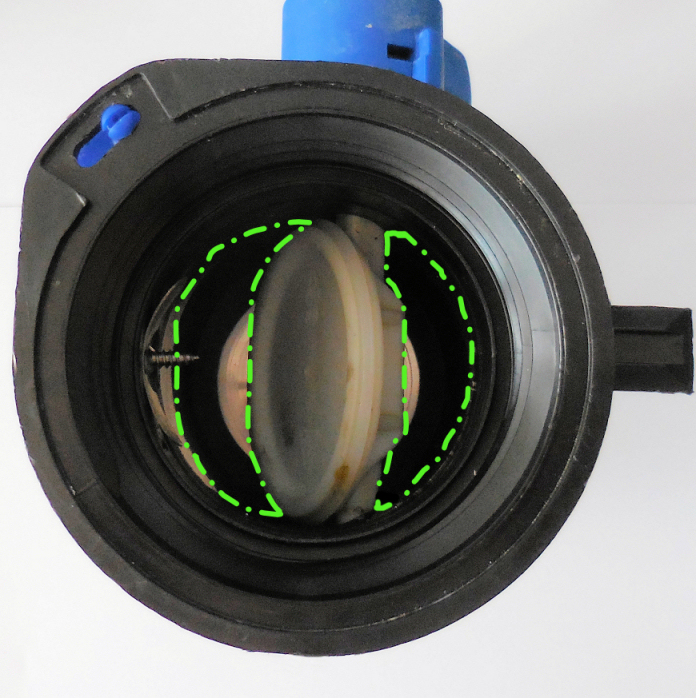

Po nasazení a dotáhnutí redukce již lze ventil IBC otevřít na 80% .

Jak už bylo zmíněno výše , na průtok to nemá vliv protože plocha otevření

ventilu je více než čtyřnásobně větší než je průtok 1" kohoutu. viz obr.

otevreno80

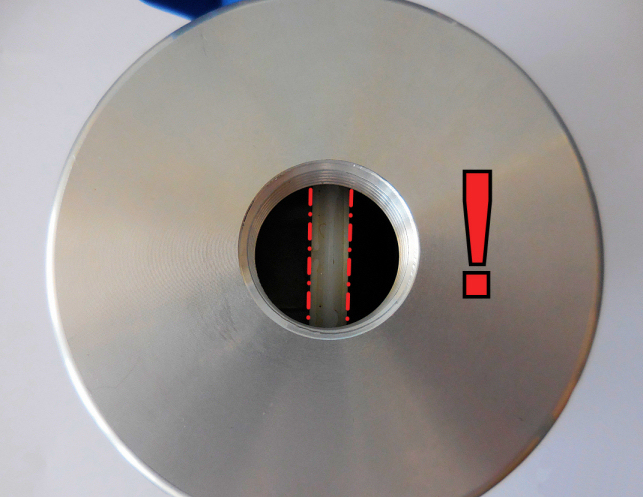

Existují i ventily S100x8 které mají plastový uzávěr níže a redukci nezavazí ale i tak

doporučujeme neotvírat ventil na IBC na 100% protože dochází k překrytí výstupu

z redukce a snižuje se průtok redukce!viz obr.

Je to trochu ironie :-)

DSCN2202
