Jak změřit závit DN80

Závit S100x8 (Hrubý velký)

Pro identifikaci závitu S100x8 na IBC  nádrží jsou důležité 3 rozměry:

1) Profil závitu , 2) Stoupání závitu ,3) Průměr závitu.

Nejdříve určíme profil : "S" znamená lichoběžníkový nerovnoramenný často také nazývaný hrubý nebo pilový.

Jeho vzhled je naprosto nezaměnitelný. Na vrcholu závitu může mít jak ostrou hranu , tak zakulacenou hranu

(naše redukce pasují na obojí)

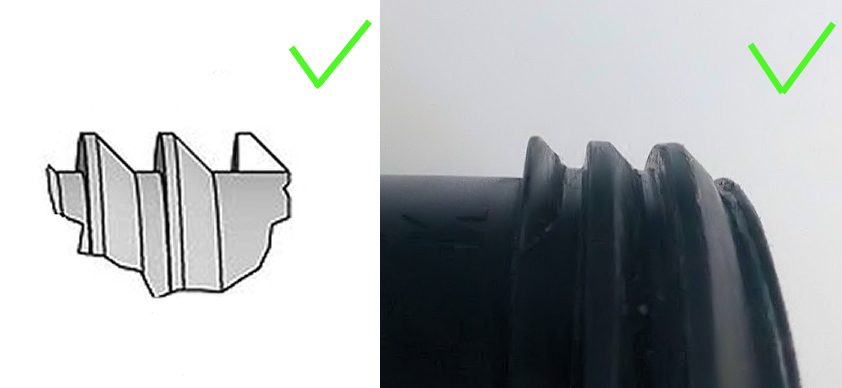

profiloks100

jemnyhot

Určili-li jsme profil (tvar) závitu za správný, následují další dva rozměry

Horní průměr závitu (přes venek) 100mm nejčastěji vyskytující se rozměr je 96mm - (naše redukce pasují na rozsah 93-100mm)

a stoupání závitu 8mm

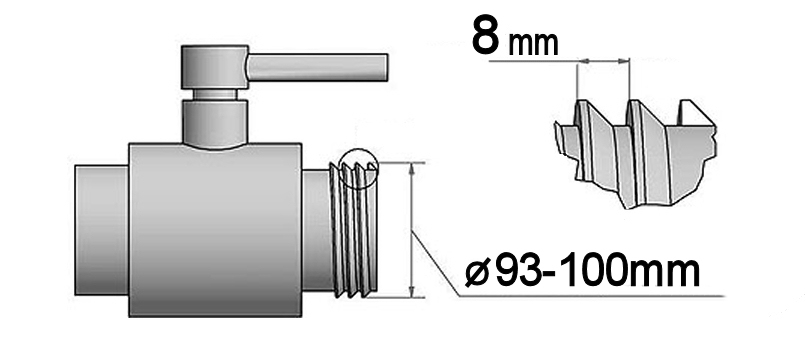

nakress100

V následujících příkladech si ukážeme jak závit s jistotu změřit.



1) Metrem

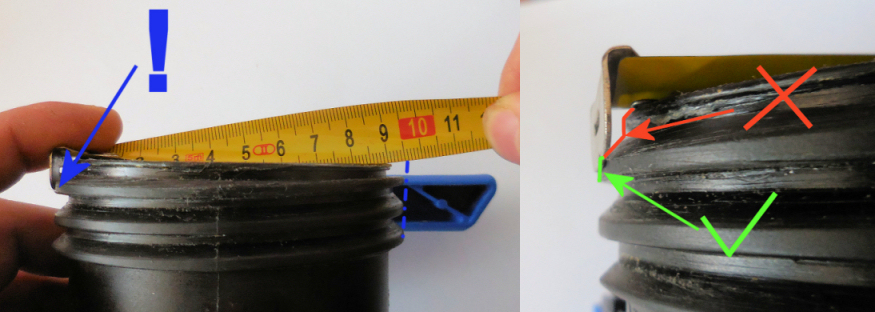

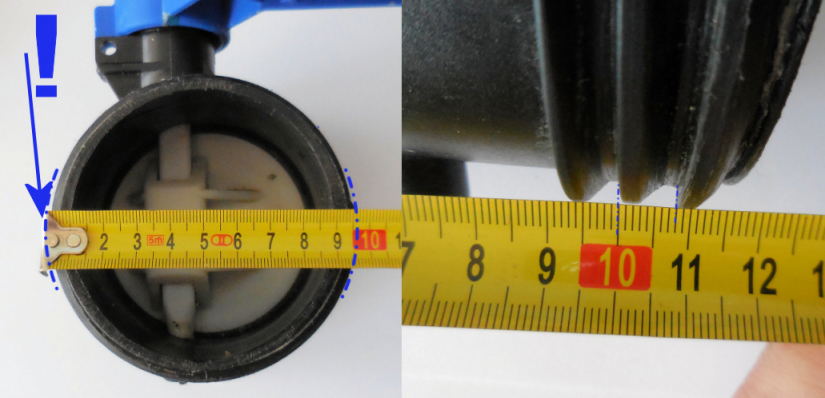

metrems100kruts100

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 8mm pro zpřesnění měření nevycházíme od zobáčku metru ale posuneme si stupnici třeba o 10cm viz obr.

Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru)

k profilu závitu na levé straně odčítáme z metru na straně pravé.

naměřená hodnota by se měla pohybovat mezi 93-100mm nejčastěji bývá 96mm

POZOR ! Zásek (zobáček na metru) musí být opřený o profil závitu ! ne pod závitem ! viz obrázek.

Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit ,

tak můžeme změřit závit formou obvodu.

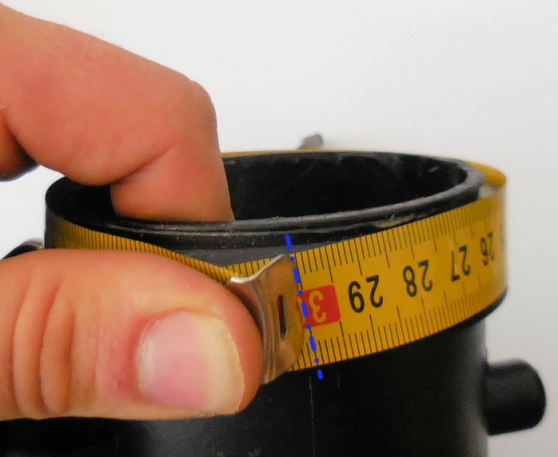

obvods100

Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice.

Rozsah průměru 93-100mm odpovídá obvodu : 292mm až 314mm

Nejčastější rozměr 96mm odpovídá obvodu : 300mm

2) Posuvným měřítkem

Né každý toto měřidlo vlastní ,ale měření tímto měřidlem patří mezi nejpřesnější.

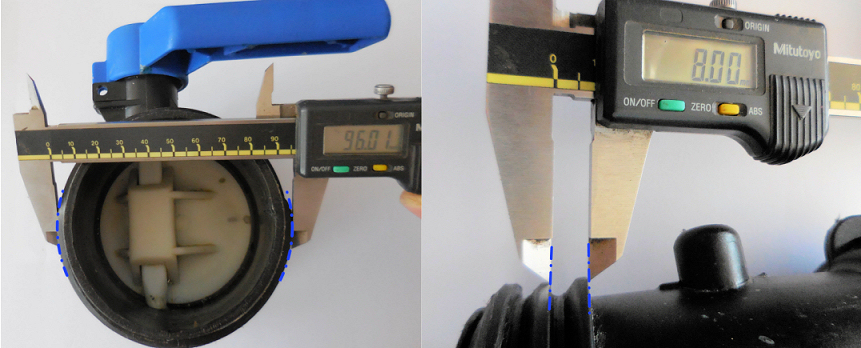

posuvkas100



Stoupání: Na posuvném měřítku nastavíme hodnotu 8mm přiložíme k profilu a opticky rozpoznáme zda stoupání sedí.

Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed .

naměřená hodnota by se měla pohybovat mezi 93-100mm nejčastěji bývá 96mm



3)Pravítkem

Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit.

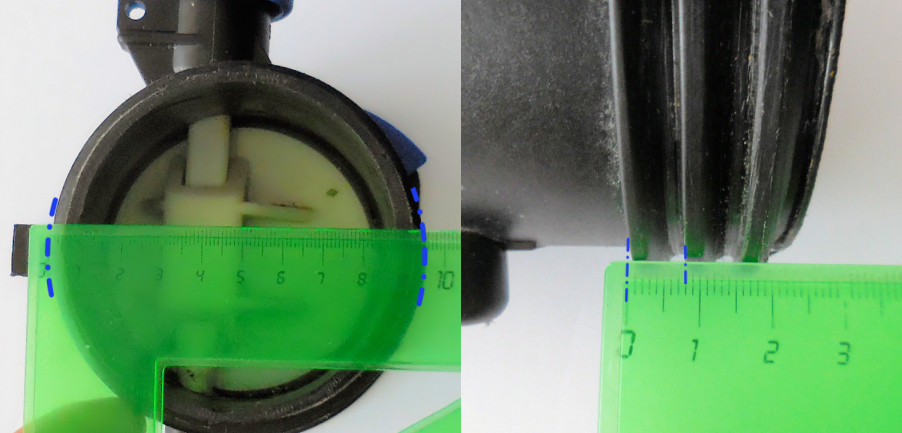

pravitkos100

Stoupání: Stejný postup jak při měření metrem.

Měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 8mm

Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně

naměřená hodnota by se měla pohybovat mezi 93-100mm nejčastěji bývá 96mm

POZOR při měření tímto typem , dochází k optickému zkreslení. závit se jeví na první pohled jak menší.

vzhledem k úhlu z odčítané stupnice , proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
