Jak změřit M80x3

Závit M80x3 - (jemný)

Pro identifikaci závitu M80x3 na IBC  nádrží jsou důležité 3 prvky:

1) Profil závitu ,  2) Stoupání závitu ,3) Průměr závitu ,

Nejdříve určíme profil : M80x3 (často nazývaný jako jemný) má standartní metrický profil

který má 60 stupňů Stejný profil naleznete třeba na klasickém Metrickém šroubu.

m808

hrubspatne

Určili-li jsme profil (tvar) závitu za správný, následují další dva rozměry.

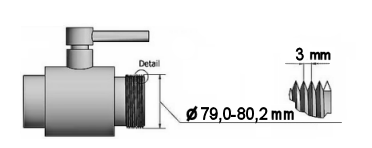

Horní průměr závitu (přes venek) 79,0-80.2mm

nejčastěji bývá rozměr 79.5mm

A stoupání 3mm

nacrt80x3



V následujících příkladech si ukážeme jak závit s jistotu změřit.



1) Metrem

m806 m805

m807

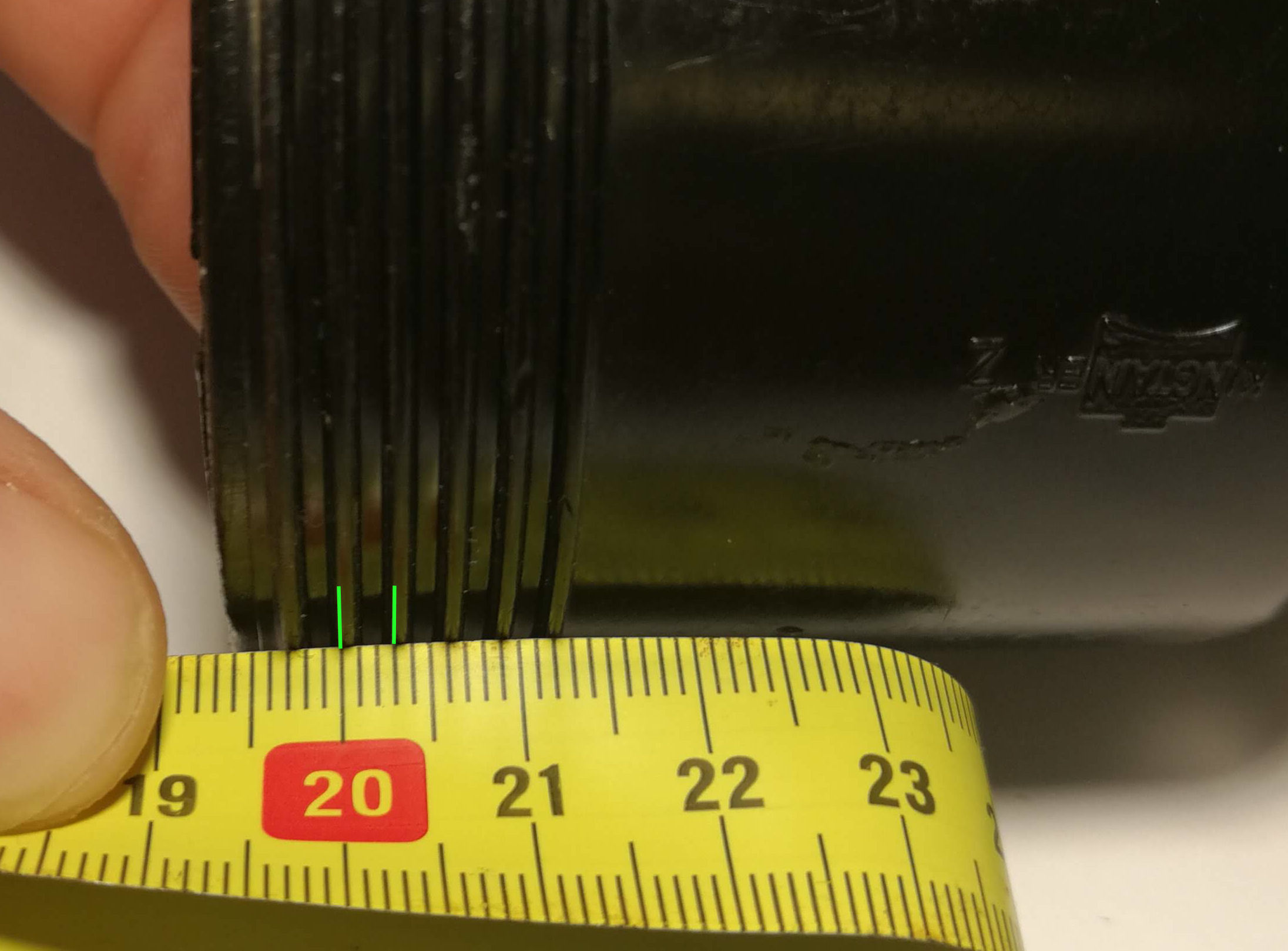

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz

obr. naměřená hodnota má být 3mm pro zpřesnění měření nevycházíme od zobáčku metru

ale posuneme si stupnici třeba o 20cm viz obr.



Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru)

k profilu závitu na levé straně odčítáme z metru na straně pravé.

naměřená hodnota by se měla být mezi 79.0-80.2mm nejčastěji bývá 79.5mm

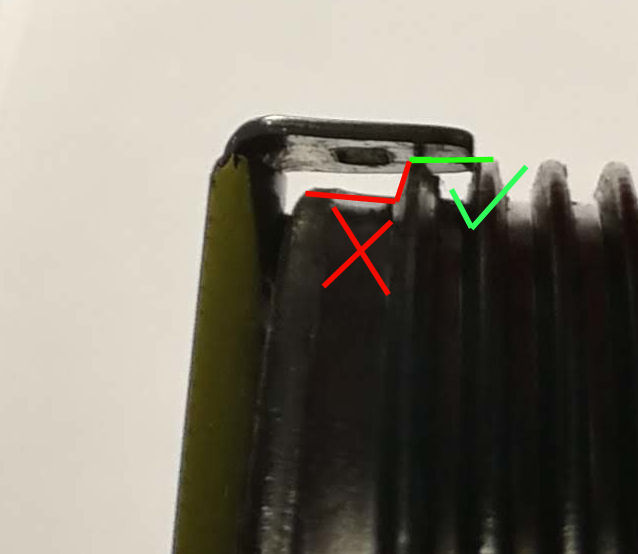

POZOR ! Zásek (zobáček na metru) musí být opřený o profil závitu ! ne pod závitem ! viz obrázek.

Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit ,

tak můžeme změřit závit formou obvodu.



m809

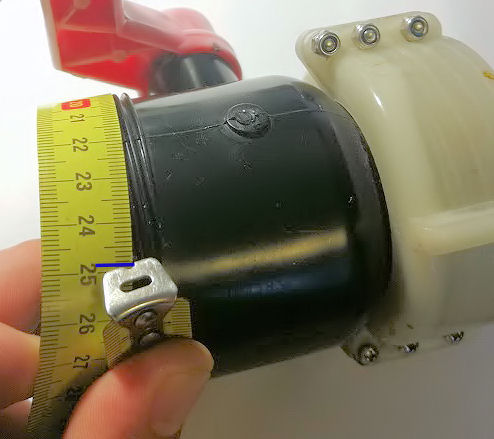

Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice.

Rozsah průměru 79.0-80.2mm odpovídá obvodu : 248mm až 252mm

Nejčastěji bývá  249mm



2) Posuvným měřítkem

Né každý toto měřidlo vlastní ,ale měření tímto měřidlem patří mezi nejpřesnější.



m803

m804

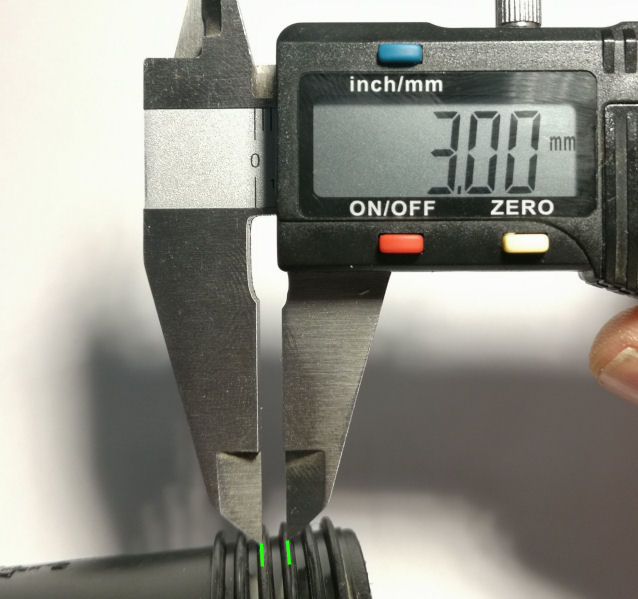

Stoupání: Na posuvném měřítku nastavíme hodnotu 3mm přiložíme k profilu a opticky rozpoznáme zda stoupání sedí.

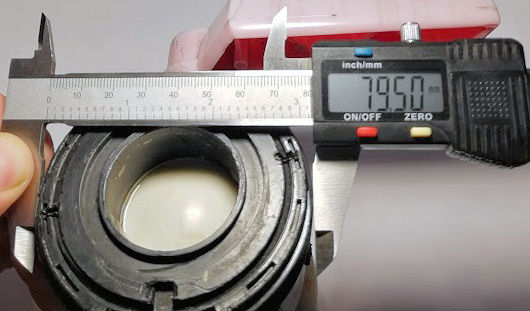

Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed .

naměřená hodnota by se měla být mezi 79,0-80.2mm.

nejčastěji bývá 79.5mm



3)Pravítkem

Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit.

m801

m802

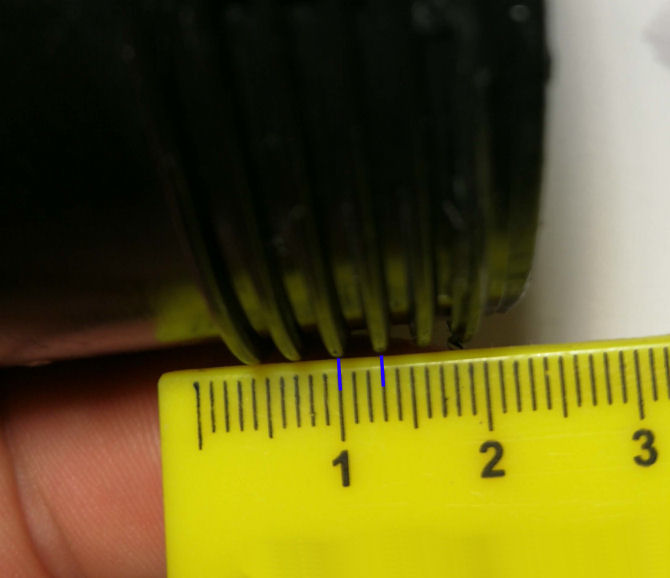

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz

obr. naměřená hodnota má být 3mm

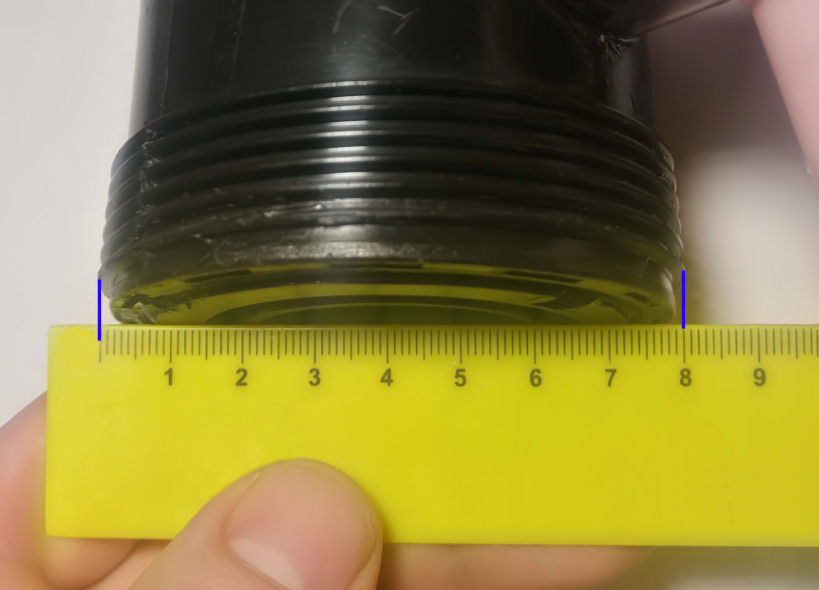

Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně

naměřená hodnota by se měla pohybovat mezi 79.0-80.2mm

nejčastěji bývá 79.5mm





POZOR při měření tímto typem , dochází k optickému zkreslení. závit se jeví na první pohled jak menší.

vzhledem k úhlu z odčítané stupnice , proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
