Jak změřit závit na nádrži S80x6

Závit S80x6 (Hrubý závit)

(závit přímo na nádrži, ne na plastovém kohoutu)



Ještě jednou bychom chtěli upozornit že se jedná o redukci která se dává

přímo na nádrž a ne na plastový kohout nádrže !

s75anonadrz

Na nádržích jsou různé závity , nejčastější bývá varianta (S75x6) avšak existují

i jiné závity. Např. Námi vyráběná S60x6 ,S80x6, S100x8  nebo je kohout přímo navařen na

nádrži a jeho demontáž není možná.

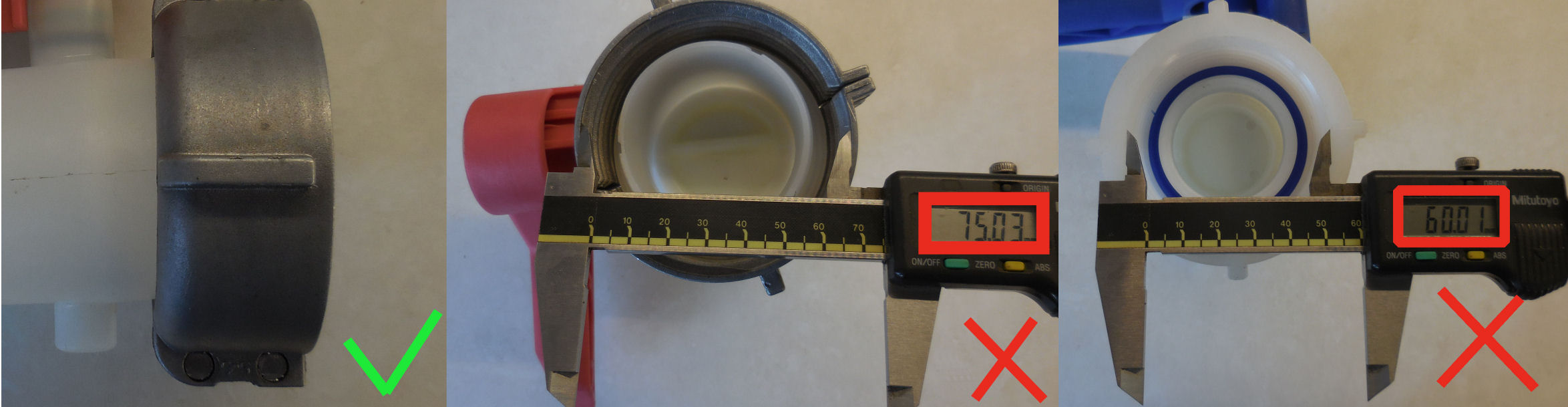

Kohouty mohou být jak s převlečnou nýtovanou kovovou maticí tak čistě plastové takže se čistě podle vzhledu

nelze orientovat.

s8011

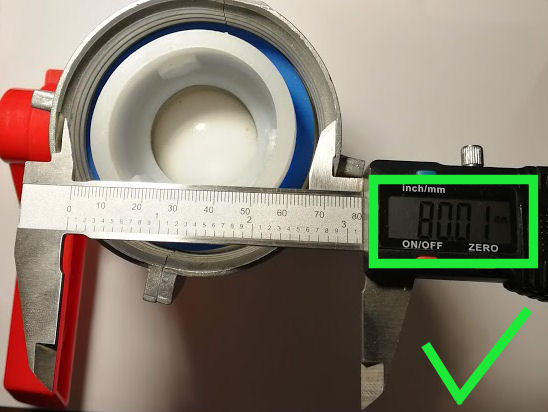

S8010a

Takže si ukážeme jak s jistotou změřit na nádrži závit S80x6.

(Pro lepší manipulaci při focení byl použit nákružek který má stejný závit

jaký je na nádržích se závitem S80x6)



Pro identifikaci závitu S80x6 na IBC nádrží jsou důležité 3 rozměry:

1) Profil závitu , 2) Stoupání závitu ,3) Průměr závitu.



Nejdříve určíme profil : "S" znamená lichoběžníkový nerovnoramenný často také nazývaný hrubý nebo pilový.

Jeho vzhled je naprosto nezaměnitelný. Na vrcholu závitu může mít jak ostrou hranu , tak zakulacenou hranu

(naše redukce pasují na obojí)

profiloks100



Určili-li jsme profil (tvar) závitu za správný, následují další dva rozměry.

Horní průměr závitu (přes venek) 80mm nejčastěji vyskytující se rozměr je 78-79mm - (naše redukce pasují na rozsah 77-81mm)

a stoupání závitu 6mm



V následujících příkladech si ukážeme jak závit s jistotu změřit.



1) Metrem



s805

s806

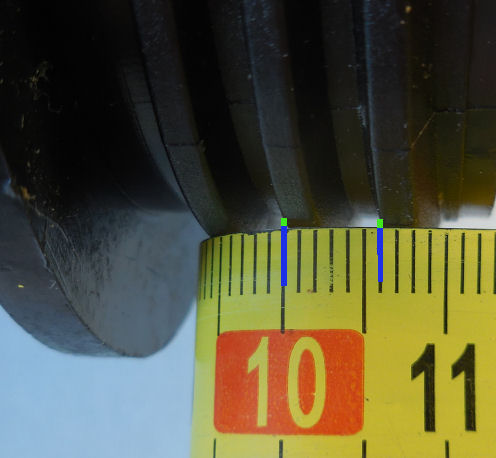

Stoupání: měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr.

naměřená hodnota má být 6mm pro zpřesnění měření nevycházíme od zobáčku

metru ,ale posuneme si stupnici třeba o 10cm viz obr.

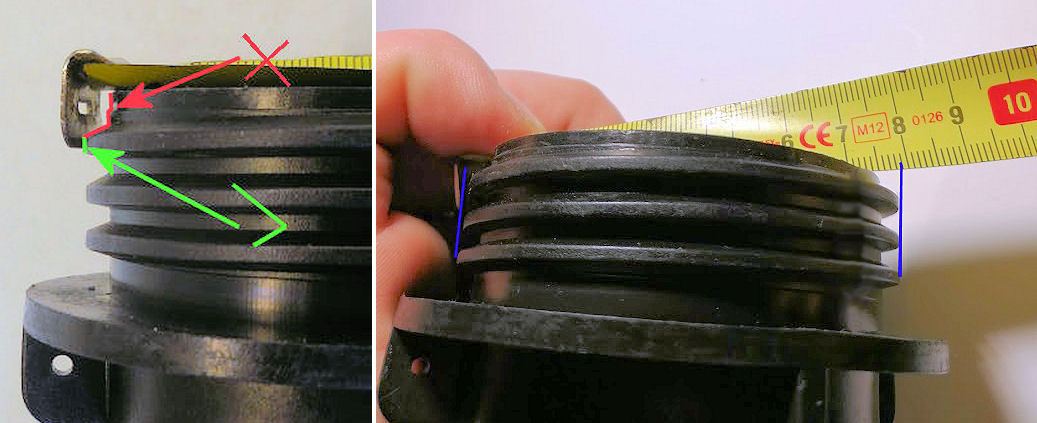

Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru)

k profilu závitu na levé straně odčítáme z metru na straně pravé.

naměřená hodnota by se měla pohybovat mezi 77-81mm nejčastěji bývá 78-79mm

POZOR ! Zásek (zobáček na metru) musí být opřený o profil závitu ! ne pod závitem ! viz obrázek.

Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit ,

tak můžeme změřit závit formou obvodu.

s807

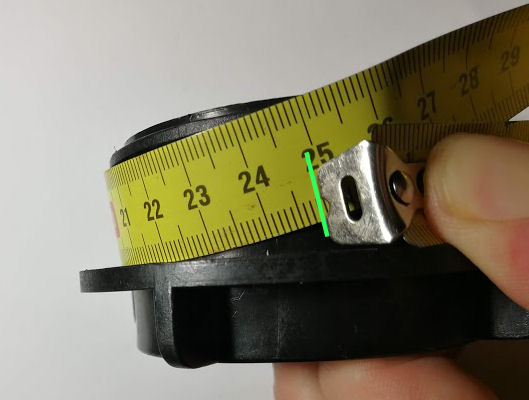

Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice.

Rozsah průměru 77-81mm odpovídá obvodu : 242mm až 254mm

Nejčastější rozměr 78-79mm odpovídá obvodu : 245-248mm



2) Posuvným měřítkem

Né každý toto měřidlo vlastní ,ale měření tímto měřidlem patří mezi nejpřesnější.

s803s804

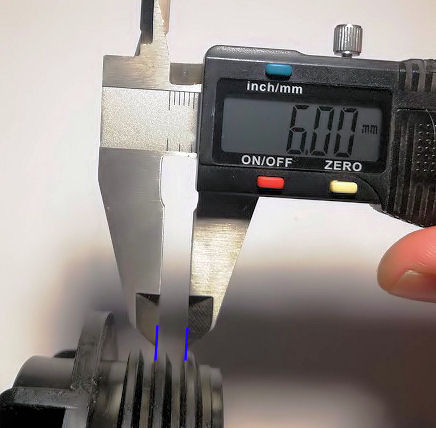

Stoupání: Na posuvném měřítku nastavíme hodnotu 6mm přiložíme k profilu a opticky rozpoznáme zda stoupání sedí.

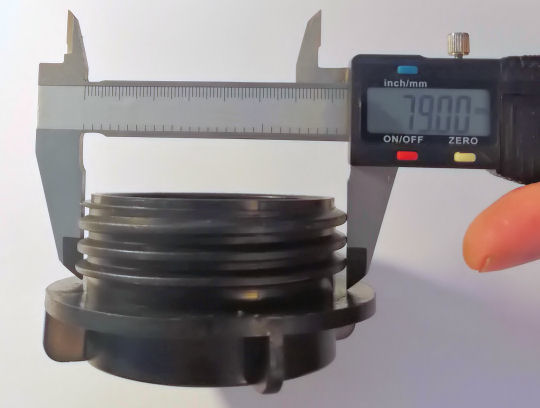

Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed .

naměřená hodnota by se měla pohybovat mezi 77-81mm nejčastěji bývá 78-79mm



3)Pravítkem

Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit.

s801s802

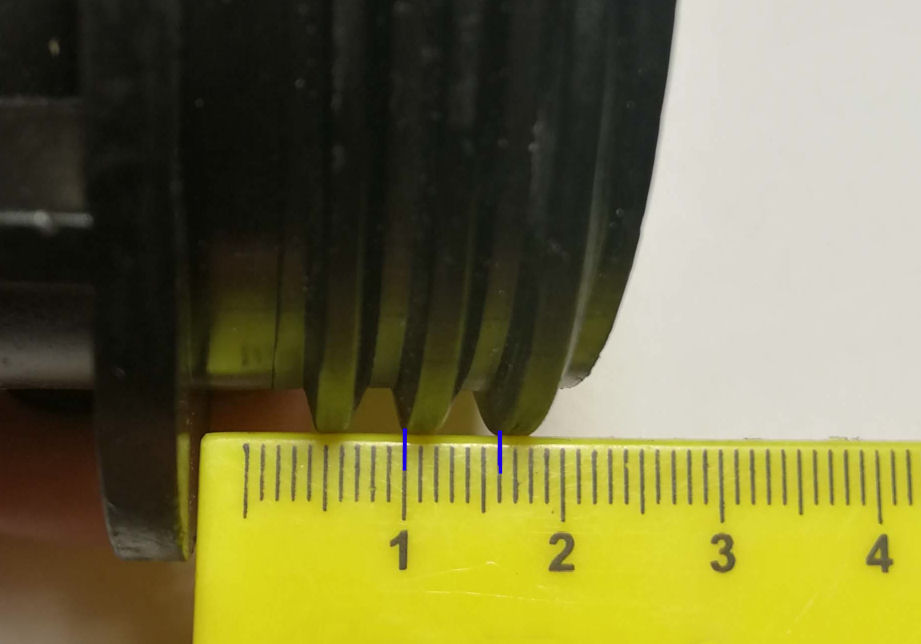

Stoupání: Stejný postup jak při měření metrem.

Měříme od stejné hrany na jednom profilu závitu po stejný na druhém profilu závitu viz obr. naměřená hodnota má být 6mm

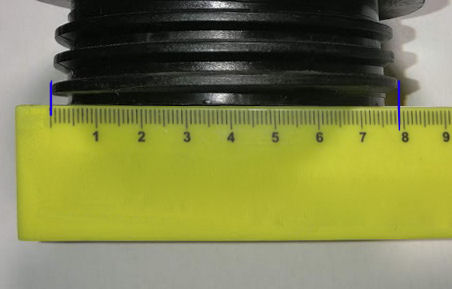

Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně

naměřená hodnota by se měla pohybovat mezi 77-81mm nejčastěji bývá 78-79mm

POZOR při měření tímto typem , dochází k optickému zkreslení. závit se jeví na první pohled jak menší.

vzhledem k úhlu z odčítané stupnice , proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
